静压式液位计概述：

　　UC系列静压式液位变送器是新型工业过程控制系统中较为理想的液位变送器。变送器的关键部件传感器采用美国进口的高品质扩散硅压力传感器，该传感器具有重复性好、温度特性好、可靠性高等特点；该变送器具有体积小、重量轻、技术先进、精确度高、质量可靠、性能价格比高，并可带有现场指针式表头指示，安装使用极为方便等优点。

　　该仪表广泛应用于城市给排水，水处理厂，水库，河流，海洋，深井，储油罐，装有糊状或泥浆的灌级石油，化工，电力等部门的水位及其他敞开式容器液位的测量，再被测液体较为黏稠或测量环境汽雾露时，更能体现仪表性能和测量的高精度。仪表可投入式使用也可采用螺纹，兰顶装饰等安装方法。

　　仪表分普通型，耐腐型和智能型三种，智能型带HART通讯协议。

静压式液位计主要技术指标：

精确度：0.3%FS或0.5%FS

测量范围：小于 70米

供电电源：24VDC±5%

输出电流4～20mADC

负载电阻：0~250Ω

液位过载：3倍

介质温度：－25～＋70℃

智能仪表：带HART通讯协议

被测介质：
1） 普通型：·可与316和1Cr18Ni9Ti不锈钢及丁晴橡胶共存的液体

2） 耐腐型：可与316和1Cr18Ni9Ti不锈钢共存的液体

螺纹安装：螺纹接口M14´1.5

法兰安装：按用户定制

订货号表示：

静压式液位计型号表示：

UC-□　□　□　

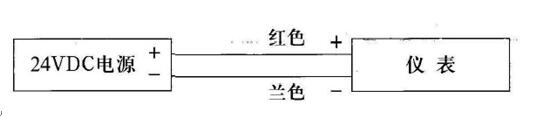

仪表的接线：

静压式液位计选型注意事项：

1、投入式安装：

仪表投入到被测介质中，变送器置于测量零位，仪表与介质接触的材质是不锈钢，丁晴橡胶和PVC。选用投入式安装方式需要求测介质对这三种材质无腐蚀作用。

2、螺纹安装：仪表通过螺纹安装在容器上，安装位置为测量零位，接液材质为316不秀刚，能测量对不锈钢无腐蚀作用的介质高度，按用户要求也可以生产侧壁法兰安装。

3、法兰安装（顶装）

接液部分为不锈钢材质，能测量对不锈钢无腐蚀作用的介质，对测量范围大于4米的请尽量选用螺纹安装。

4.无论何种安装方式，仪表只能测量敞开容器的液位高度。
