普通压力表

  • 产品简介:
    普通压力表 产品简介 一般压力表适用于测量无爆炸危险,不结晶,不凝固及对钢及铜合金不起腐蚀作用的液体,蒸汽和气体等介质的压力。 普通压力表 主要技术指标 型号 Y-40 Y-40Z Y-60 Y-60Z
  • 咨询热线:021-56521297
  • 产品详情

  • 联系我们

普通压力表产品简介

一般压力表适用于测量无爆炸危险,不结晶,不凝固及对钢及铜合金不起腐蚀作用的液体,蒸汽和气体等介质的压力。

普通压力表主要技术指标


型号

Y-40



Y-40Z

Y-60

Y-60Z

Y-60ZT

Y-100



Y-100ZT

Y-150



Y-150ZT

Y-200



Y-250

公称直径mmΦ40Φ60Φ100Φ150Φ200、Φ250
接头螺纹M10×1M14×1.5M20×1.5
精确度等级2.51.5
测量范围MPa0~0.1;0.16;0.25;0.4;0.6;1;1.6;2.5;4;6

0~0.6;1;

1.6;2.5;4;6

0~10;16;250~10;16;25;40;60
0.1~0-0.1~0;-0.1~0.6;0.15;0.3;0.5;0.9;1.5;2.4


使用环境条件:-40℃~70℃,相对湿度不大于 85%

温度影响:不大于0.4%/10℃(使用湿度偏离20±5℃)



普通压力表主要零部件材质:


零件名称接头弹簧管机芯外壳
材料牌号铜合金Hpb59-1磷铜QSn4-0.3铜合金钢板0.8F




普通压力表结构原理

仪表的测量系统由接头、弹簧和传动机构组成。通过指针指示仪表读数。


1.接头      5.弹簧管

2.衬圈      6.传动机构(机芯)

3.度盘      7.连杆

4.指针      8.表壳

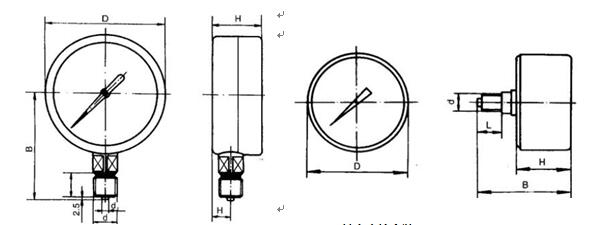

普通压力表外形尺寸:单位(mm)




  轴向直接安装(Y-40Z,60Z)

径向直接安装(Y-40,60,100,150,200,250)










轴向嵌装(Y-60ZT,100ZT,150ZT)




型号D(Φ)dd1(Φ)Ld0(Φ)BHd2(Φ)H1H2
Y-4040M10×1410
5823

8.5
Y-40Z40M10×1410
4423

0
Y-6060M14×1.5514
5628

10.5
Y-60Z60M14×1.5514
5628

0
Y-60ZT60M14×1.55147256285240
Y-100100M20×1.5620
9042

16
Y-100ZT100M20×1.562011883435.52524
Y-150150M20×1.5620
11644

16
Y-150ZT150M20×1.562016585455.52735
Y-200200M20×1.5620
14046

16
Y-250250M20×1.5620
17060





普通压力表安装方式

1)径向直接式(I)

2)轴向偏心直接式(Ⅱ)

3)轴向同心直接式(Ⅲ)

4)轴向偏心嵌装式(IV )

5)轴向同心嵌装式(v)

6)径向凸装式(Ⅵ)

7)轴向同心凸装式(Ⅶ )



普通压力表注意事项

1)工作压力使用全量程的 1/3 ~ 2/3 为宜,使用范围较高不得超过满刻度的 3/4 。

2)检定周期一般不超过半年,测压部位介质波动大,使用频繁,准确度要求较高,以及对安全因素要求较严的,可按具体情况将检定周期适当缩短。

3)工作环境应无腐蚀性气体。



普通压力表安装事项

1、安装前应核对仪表的型号、规格、精度等级是否符合仪表使用要求。检查仪表的接头螺纹和安装的阴螺纹是否一致。

2、压力表应垂直安装,倾斜度一般不大于30°,并力求与测量点保持同一水平,以免带来指示误差。

3、安装后,在无压力的情况下,观测指针是否在零位或紧靠盘止钉,否则不宜使用。

4、测量蒸汽压力时,压力表下端应装有环形管,使用中有水来传递蒸汽压力,以免高温蒸汽冲入弹簧管内,影响仪表精度,或不慎使焊锡熔化,造成仪表测漏,发生事故或烫伤人。



普通压力表使用事项

1、使用时应缓慢打开阀门,使压力慢慢升到工作位置。若突然打开阀门,如压力失控,超过测量上限,会造成弹簧管被打坏、变形或造成扇齿脱牙而使仪表失去功能。

2、使用完毕后,应缓慢卸压,不要使指针猛然降至零位,这样指针回撞在盘止钉上,会将指针打弯甚至打断。



普通压力表维护事项

1、仪表要按规定要求进行检定或维修。

2、拆下来的仪表应存放在防尘、干燥、无腐蚀的环境中。
